G40系列

  • 英特尔® Elkhart Lake 凌动® x6211E 双核处理器
  • 49 x 89 x 112mm 紧凑机箱设计
  • 强固型工业电脑，可在-25℃至70℃宽温范围内无风扇运行
  • 2个千兆以太网端口，2个USB 3.1 Gen1 端口和2 个USB 2.0 端口
  • M.2 2280 M key SATA 存储接口
  • 1个M.2 B Key 插槽，支持5G/ 4G 3042/ 3052 模块
  • 1个M.2 E Key 插槽，可接WiFi 5/ WiFi 6 模块
  • 1个RS-232/ 422/ 485 串口模块和3个RS-232 串口
Datasheet (PDF)

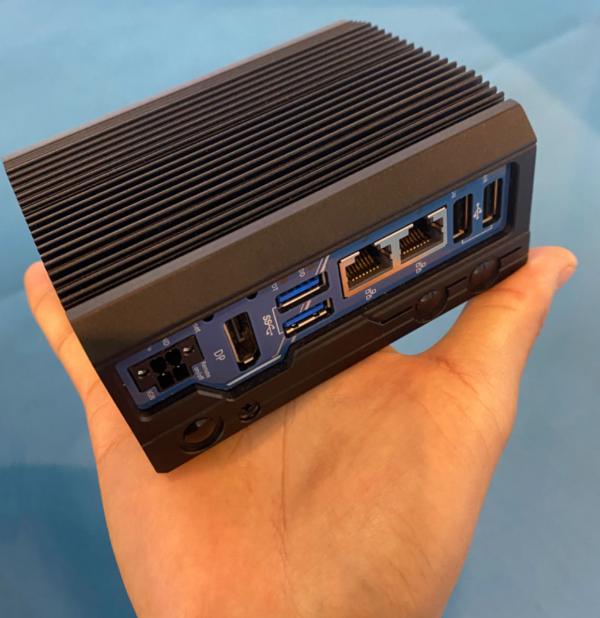

G40是一款宽温无风扇工业计算机，采用英特尔® Elkhart Lake 凌动® x6413E 1.5GHz/3.0GHz 9W 和 x6211E 双核 1.3GHz/3.0GHz 6W 低功耗嵌入式处理器，具有长寿命供货周期，性能优于 J1900 处理器。内置 M.2 和 Mini-PCIe 扩展槽，支持扩展 WiFi 5/WiFi 6 和 4G/5G 模块。G40 设计紧凑，导轨安装，非常适合在环境严苛的能源管道监测和工厂工业物联网采集应用。其坚固的品质可以有效减少维护成本。

控制器G40+采用英特尔®Elkhart Lake 凌动® x6413E 四 1.5GHz/ 3.0GHz 9W 处理器；G40采用英特尔®Elkhart Lake 凌动® x6211E 双核 1.3GHz/ 3.0GHz 6W 处理器
图像集成英特尔® UHD 图形控制器
内存1个SO-DIMM 插槽，最高可支持32 GB DDR4-3200 SDRAM
TPM支持fTPM 2.0

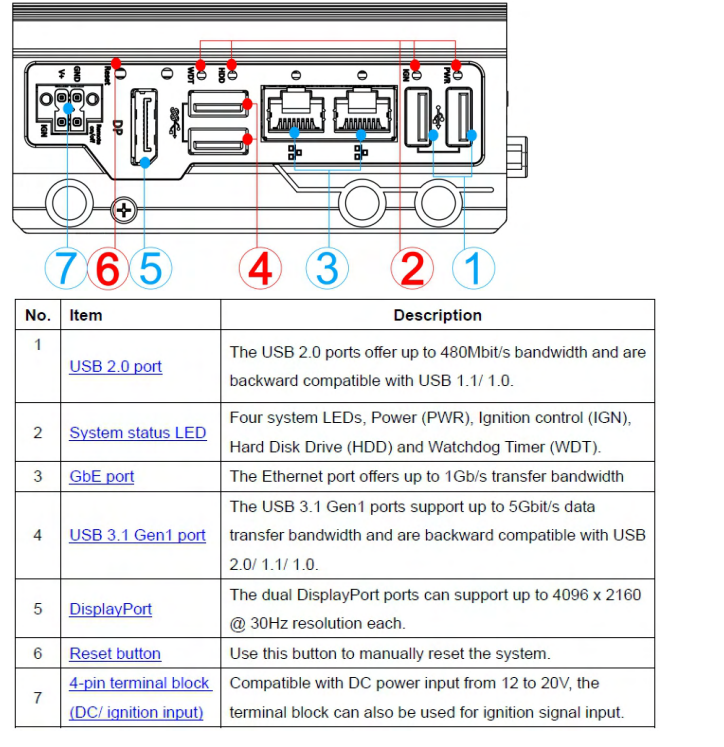

以太网2个千兆以太网端口，采用英特尔® I210 GbE 控制器
USB2个USB 3.1 Gen1 (5 Gbps) 端口
2个USB 2.0 端口
显示接口1个DisplayPort 接口, 分辨率最高支持 4096 x 2160 @ 60Hz

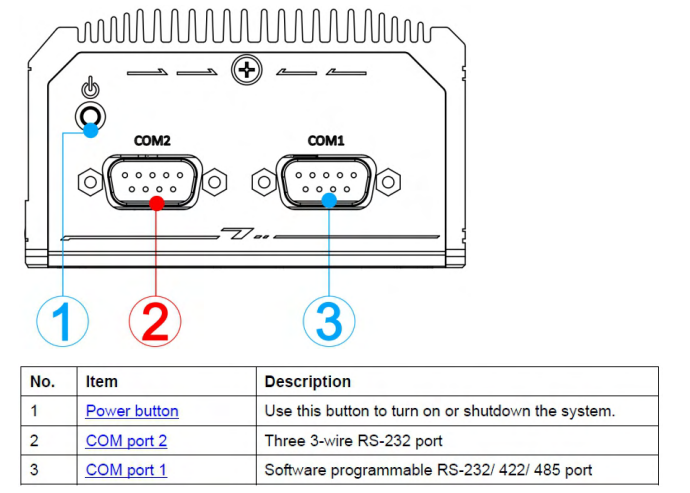

串口1个RS-232/422/485 串口(COM1)，可由BIOS 设置
3个3 线RS-232 串口(COM2/ COM3/ COM4)
1个隔离 RS-422/485 串口(COM2)
隔离的数字I/O可选配4 通道隔离的数字输入和4 通道隔离的数字输出
存储 1个M.2 2280 M Key SATA 接口
扩展G40有1个M.2 3042/ 3052 B Key 插槽，通过内部SIM 卡槽可接4G/ 5G 模块；G40+无
1个M.2 2230 E Key 插槽，可接WiFi 5/ WiFi 6 模块
G40+有1个全尺寸 Mini-PCIe插槽，带内部 SIM 插槽;G40无
电源1个4芯插拔式端子模块提供12~20V直流输入，可选配点火信号电源控制功能；1个4 芯插拔式端子模块，用于远程控制
尺寸52 毫米 (宽) x 89 毫米 (深) x 112 毫米 (高)
重量0.6kg
安装方式DIN-rail 导轨安装（标配）或壁挂安装（选配）
工作温度G40+为-25°C ~ 60°C；G40为-25°C ~ 70°C
存储温度-40°C ~85°C
湿度10%~90% , 无凝露
振动运行状态, MIL-STD-810G, Method 514.6, Category 4
冲击运行状态, STD-810G, Method 516.6, Procedure I, Table 516.6-II
EMCCE/ FCC A 类, 参照EN 55032 及 EN 55035
G40英特尔®Elkhart Lake 凌动® x6211E紧凑嵌入式工控机，支持2个千兆以太网口和2个USB 3.1
G40-DIO英特尔®Elkhart Lake 凌动® x6211E紧凑嵌入式工控机，支持2个千兆以太网口和2个USB 3.1，提供8通道隔离的DIO
G40-IGN英特尔®Elkhart Lake 凌动® x6211E紧凑嵌入式工控机，支持2个千兆以太网口和2个USB 3.1，配备点火信号电源控制
G40+英特尔® Elkhart Lake x6413E紧凑型物联网网关计算机，配备 2x GbE、2x USB 3.1、1x 隔离 RS422/485 和 8x 隔离 DIO

Manual

DateDescriptionVersionDownload File
