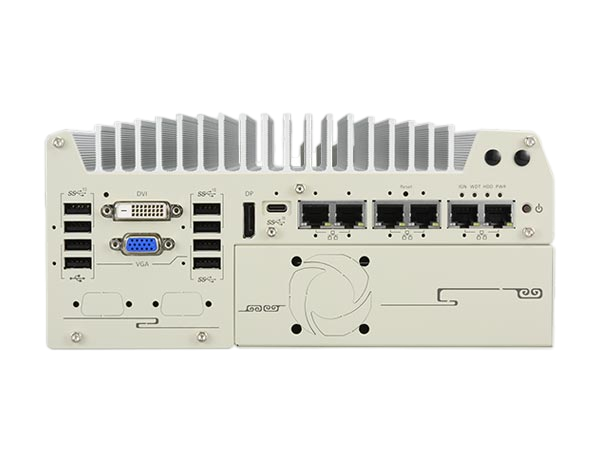

WuKong-9000
英特尔®第12/13代强固型嵌入式无风扇工控机
Wukong-9000系列
- 支持英特尔®第12/13代Alder Lake酷睿™ 24核/ 32线程 35W/ 65W处理器
- 支持PCI/ PCIe扩展卡的卡式扩展盒
- 强固型计算平台，支持-25℃至70℃宽温无风扇运行
- 最高可支持5个2.5G以太网口和1个千兆以太网口，可选配PoE+， 支持9.5KB巨帧
- 1个USB 3.2 Gen2x2 type-C口和8个USB 3.2/ 2.0 type-A口
- 支持M.2 Gen4x4 NVMe和2个SATA口
- 支持MezIO™扩展模块，便于功能扩展
- 支持VGA/ DVI/ DP三重独立显示，支持4K2K分辨率
WuKong-9000系列是基于英特尔®第12/ 13代Alder Lake平台的全新强固型嵌入式计算平台。得益于先进的Intel 7工艺，新的酷睿™桌面处理器最高可支持24核32线程，大大提升了计算机性能。结合DDR5内存带宽的增加和PCIe Gen4 NVMe高速磁盘读写，与第10代或第11代平台相比，整个系统能够为用户带来2倍的性能提升。
WuKong-9000系列采用了先进的卡式扩展盒设计，可通过安装PCIe和PCI扩展卡实现各种功能扩展。WuKong-9000系列有三种卡式扩展盒选择方案，WuKong-9000E提供1个x16 Gen3 PCIe插槽，WuKong-9000DE提供2个x16 PCIe插槽，Nuvo-9000P提供单个PCI插槽。而对于需要更多灵活存储空间的用户，WuKong-9000LP提供1个2.5”硬盘托架（替代1个卡式扩展盒），用于安装1个可热插拔的2.5”硬盘/固态盘。
WuKong-9000系列的I/O功能也得到了全面的提升。除了6个支持PoE+ PSE功能的2.5G/千兆以太网口外，WuKong-9000系列还支持1个USB 3.2 Gen2x2 type-C端口，为与外部设备数据交换提供20 Gbps带宽，以及另外6个USB3.2 type-A端口，用于USB3相机的连接。
WuKong-9000系列还升级了M.2 Gen4x4插槽，可支持新的NVMe SSD，将磁盘读写速度提高至7000 MB/s。同时，用户还可通过支持PCIe/ PCI扩展卡的卡式扩展盒，MezIO扩展接口和内部mini-PCIe/ M.2接口进行功能扩展。
WuKong-9000系列拥有经现场验证的散热设计，显著的CPU和I/O端口升级，以及多种扩展方案，是满足您各类应用需求的强固型高算力多功能计算平台。
| 内核 | |
| CPU | 支持英特尔®第13代Alder Lake酷睿™处理器[1]（LGA1700插槽，35W/ 65W TDP） – 英特尔®酷睿™ i9-13900E/ i9-13900TE – 英特尔®酷睿™ i7-13700E/ i7-13700TE – 英特尔®酷睿™ i5-13500E/ i5-13400E/ i5-13500TE – 英特尔®酷睿™ i3-13100E/ i3-13100TE 支持英特尔®第12代Alder Lake酷睿™处理器（LGA1700插槽，35W/ 65W TDP） – 英特尔®酷睿™ i9-12900E/ i9-12900TE – 英特尔®酷睿™ i7-12700E/ i7-12700TE – 英特尔®酷睿™ i5-12500E/ i5-12500TE – 英特尔®酷睿™ i3-12100E/ i3-12100TE – 英特尔®奔腾® G7400E/ G7400TE – 英特尔®赛扬® G6900E/ G6900TE |
| Chipset | 英特尔® Q670E平台控制器hub |
| 集成显卡 | 集成英特尔® UHD Graphics 770 (32EU)/ 730 (2EU) |
| System Memory | 两个SODIMM内存插槽，最高可支持64GB DDR5 4800 SDRAM |
| AMT | 支持Intel vPro/ AMT 16.0 |
| TPM | 支持dTPM 2.0 |
| BIOS | AMI |
| 以太网[2] | 1个2.5G以太网口采用I225-IT芯片，1个千兆以太网口采用I219-LM芯片，带锁紧螺丝（Wukong-9002E/ P/ DE/ LP） |
| 5个2.5G以太网口采用I225-IT芯片，1个千兆以太网口采用I219-LM芯片，带锁紧螺丝（Wukong-9006E/ P/ DE/ LP） | |
| POE+ | 网口3~6（2.5G以太网口）可选配最高支持总计100W的IEEE 802.3at PoE+ PSE供电 |
| USB 3.2 | 1个USB 3.2 Gen2x2(20 Gbps)接口，通过type-C连接器连接，带锁紧螺丝 |
| 4个USB 3.2 Gen2x1 (10 Gbps)接口，通过type-A连接器连接 | |
| 2个USB 3.2 Gen1x1 (5 Gbps)接口，通过type-A连接器连接 | |
| USB 2.0 | 2个USB 2.0接口 |
| 显示接口(集成显卡) | 1个VGA接口，分辨率最高1920 x 1200 |
| 1个DVI-D接口，分辨率最高支持1920 x 1200 | |
| 1个DisplayPort接口，分辨率最高支持4096 x 2304 | |
| 串口 | 2个软件可编程的RS-232/ 422/ 485接口 (COM1/ COM2) |
| 2个RS-232接口 (COM3/ COM4) | |
| 音频接口 | 1路麦克风输入和扬声器输出（3.5mm插孔） |
| 存储接口 | |
| SATA硬盘 | 2个内部SATA口，可接2.5”硬盘/固态盘，支持RAID 0/1 (Wukong-9000E/ 9000P/ 9000DE) |
| 1个可热插拔的2.5”硬盘托架（可安装7mm硬盘/固态盘），及1个内部2.5” SATA接口（Nuvo-9000LP） | |
| M.2 NVMe | 1个M.2 2280 M key NVMe插槽（PCIe Gen4x4），支持NVMe SSD |
| 扩展总线 | |
| PCI/ PCI Express | 通过扩展盒提供1个PCIe x16插槽@Gen3，8-lanes PCIe信号（Wukong-9002E/ 9006E） |
| 通过扩展盒提供2个PCIe x16插槽@Gen3，8-lanes PCIe信号（Wukong-9002DE/ 9006DE） | |
| 通过扩展盒提供1个PCI插槽（Wukong-9002P/ 9006P） | |
| Mini PCI Express | 1个全长mini PCIe插槽 |
| M.2 | 1个M.2 2242/3052 B key插槽，提供SIM卡槽用于安装M.2 5G/ 4G模块 |
| 可扩展I/O | 1个MezIO™扩展接口，可接宸曜科技MezIO™模块 |
| 电源 | |
| 直流输入 | 1个3芯插拔式端子排，提供8~48V直流输入 |
| 1个3芯插拔式端子排，提供24V直流输入（限UL 系列） | |
| 远端控制和LED输出 | 1个3芯插拔式端子排，提供远程控制和PWR LED输出 |
| 机械规格 | |
| 尺寸 | 240毫米（宽）x 225毫米（深）x 90毫米（高）（Wukong-9000E/ P系列） |
| 240毫米（宽）x 225毫米（深）x 110.5毫米（高）（Wukong-9000DE系列） | |
| 240毫米（宽）x 225毫米（深）x 79毫米（高）（Wukong-9000LP系列） | |
| 重量 | 3.58 kg（Wukong-9000E/ P系列）/3.89 kg (Wukong-9000DE系列） |
| 3.36 kg（Wukong-9000LP系列） | |
| 安装方式 | 壁挂安装（标配）或DIN-rail导轨安装（选配） |
| 环境指标 | |
| 工作温度 | 采用35W CPU |
| -25℃ ~ 70℃[3] | |
| 采用65W CPU | |
| -25℃ ~ 70℃[3]/[4]（配置为35W TDP） | |
| -25℃ ~ 50℃[3]/[4]（配置为65W TDP） | |
| 存储温度 | -40°C ~ 85°C |
| 湿度 | 10%~90% , 无凝露 |
| 振动 | 运行状态，MIL-STD-810H, Method 514.8, Category 4 |
| 冲击 | 运行状态，MIL-STD-810H, Method 516.8, Procedure I |
| EMC | CE/FCC A类，参照EN 55032 & EN 55035 |
| Safety | UL 62368-1、IEC62368-1（仅限UL 系列） |
| Wukong-9002P | 英特尔® 第 13 代/第 12 代酷睿™ 强固型嵌入式计算平台，提供 2 个 2.5G/千兆以太网口、USB 3.2 Type-C口、单个PCIe扩展槽和 MezIO™ 接口 |
| Wukong-9006E | 英特尔® 第 13 代/第 12 代酷睿™ 强固型嵌入式计算平台，提供 6 个 2.5G/千兆以太网口、USB 3.2 Type-C口、单个PCIe扩展槽和 MezIO™ 接口 |
| Wukong-9006P | 英特尔® 第 13 代/第 12 代酷睿™ 加固型嵌入式计算机，提供 6 个 2.5G/千兆以太网口、USB 3.2 Type-C口、单个PCIe扩展槽和 MezIO™ 接口 |
| Wukong-9002E-UL | 英特尔® 第 13 代/第 12 代酷睿™ 强固型嵌入式计算平台，提供 2 个 2.5G/千兆以太网口、USB 3.2 Type-C口、单插槽 PCIe 盒和 MezIO™ 接口及 UL 认证 |
| Wukong-9002P-UL | 英特尔® 第 13 代/第 12 代酷睿™ 强固型嵌入式计算平台，提供 2 个 2.5G/千兆以太网口、USB 3.2 Type-C口、单个PCIe扩展槽和 MezIO™ 接口及 UL 认证 |
| Wukong-9006E-UL | 英特尔® 第 13 代/第 12 代酷睿™ 强固式嵌入式计算机，提供 6 个 2.5G/千兆以太网口、USB 3.2 Type-C口、单插槽 PCIe 盒和 MezIO™ 接口及 UL 认证 |
| Wukong-9006P-UL | Intel® 第 13/12 代 Core™ 强固型嵌入式计算平台，提供 6个 2.5G/千兆以太网口、USB 3.2 Type-C口、单个PCIe扩展槽和 MezIO™ 接口及 UL 认证 |
| Wukong-9002DE | 英特尔® 第 13 代/第 12 代酷睿™ 强固型嵌入式计算平台，提供 2个 2.5G/千兆以太网口、USB 3.2 Type-C口、双插槽 PCIe 卡匣和 MezIO™ 接口 |
| Wukong-9006DE | 英特尔® 第 13 代/第 12 代酷睿™ 强固型嵌入式计算平台，提供 6个 2.5G/千兆以太网口、USB 3.2 Type-C口、双插槽 PCIe 卡匣和 MezIO™ 接口 |
| Wukong-9002DE-UL | 英特尔® 第 13 代/第 12 代酷睿™ 强固型嵌入式计算平台，提供 6个 2.5G/千兆以太网口、USB 3.2 Type-C口、双插槽 PCIe 卡匣和 MezIO™ 接口以及 UL 认证 |
| Wukong-9006DE-UL | 英特尔® 第 13 代/第 12 代酷睿™ 强固型嵌入式计算平台，提供 6个 2.5G/千兆以太网口、USB 3.2 Type-C口、双插槽 PCIe 卡匣和 MezIO™ 接口以及 UL 认证 |
| Wukong-9002LP-UL | 英特尔® 第 13 代/第 12 代酷睿™ 强固型嵌入式计算平台，提供 2 个 2.5G/千兆以太网口、USB 3.2 Type-C口、MezIO™ 接口和 2.5 英寸硬盘托盘 |
| Wukong-9006LP-UL | 英特尔® 第 13 代/第 12 代酷睿™ 强固型嵌入式计算平台，提供 6 个 2.5G/千兆以太网口、USB 3.2 Type-C口、MezIO™ 接口和 2.5 英寸硬盘托盘 |
| Wukong-9002LP-UL | 英特尔® 第 13 代/第 12 代酷睿™ 强固型嵌入式计算平台，提供 2 个 2.5G/千兆以太网口、USB 3.2 Type-C口、MezIO™ 接口和 2.5 英寸硬盘托盘及 UL 认证 |
| Wukong-9006LP-UL | 英特尔® 第 13 代/第 12 代酷睿™ 强固型嵌入式计算平台，提供 6 个 2.5G/千兆以太网口、USB 3.2 Type-C口、MezIO™ 接口和 2.5 英寸硬盘托盘及 UL 认证 |
| 可选配PoE+ | 2.5G以太网口3~6可选配802.3at PoE+ PSE |
