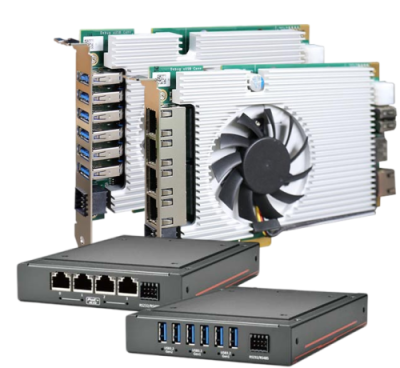

Ceti-NX156U3/Ceti-NX154PoE 采集卡/盒子
100 TOPS智能图像采集卡，提供6个USB 3.2或者4个PoE+ 2.5G以太网口，用于人工智能检测
Ceti-NX156U3/Ceti-NX154PoE
独立于系统主机的算力扩展采集卡，实现双系统 采用NVIDIA® Jetson Orin™ NX系统模块，预装JetPack 5.1 单独电源输入 可选8G/16G内存 可扩展M.2 NVMe存储
单槽半长PCIe卡外形尺寸
4个PoE+ 2.5G以太网口，提供总计50W电能。最多可同时解码4个4K@30FPS的视频流（Ceti-NX154PoE） 6个USB 3.2接口，每个接口用户可设置900mA和1500mA电流限制，可通过软件编程控制各端口独立开/关（Ceti-NX156U3）
100 TOPS人工智能推理性能，最多可同时解码4个4K@30FPS的视频流
1个隔离的RS-485和1个RS-232
x1 Gen2 PCI Express接口，提供2.5Gb/s总带宽
-25℃至60℃宽温工作范围（有风流）
Ceti-NX156U3/Ceti-NX154PoE 扩展图像采集卡，GPU算力卡，独立于工控机的计算单元。搭载了NVIDIA的Jetson Orin NX系统模块，包含1024个CUDA内核，32个张量内核 (Tensor Core)，和2个NVDLA® 引擎，INT8可达100 TOPS人工智能算力。可扩展在X86工控机上，兼容Windows和Linux操作系统，实现双系统，为主机分担基于深度学习的图像处理工作，图像采集、预处理和推理都可以在扩展卡上进行，大大减少了主机资源的占用。可应用在包裹检测、物品分类、表面缺陷检测、装配验证、机器人导航、物体检测、分类、追踪和人脸识别等场景。
| 系统内核 | |
| 控制器 | NVIDIA® Jetson Orin™ NX系统模块（SOM），含NVIDIA® Ampere GPU和ARM Cortex CPU |
| 内存 | 系统模块（SOM）8GB/ 16GB LPDDR5@ 3200 MHz |
| 存储接口 | |
| M.2 NVMe | 1个M.2 2242 M key插槽（PCIe Gen4 x2）用于安装NVMe SSD |
| 部署I/O接口 | |
| 总线接口 | x1，Gen2 PCI Express |
| USB | 2个USB 3.2 Gen2 (10 Gbps) 接口（Ceti-NX156U3） |
| 4个USB 3.2 Gen1 (5 Gbps) 接口（Ceti-NX156U3） | |
| PoE | 4个IEEE 802.3at PoE+，单个网口最高可提供25.5W电能，4个网口总计最高可提供50W电能（Ceti-NX154PoE ） |
| 以太网 | 4个2.5GBASE-T以太网口（Ceti-NX154PoE ） |
| 串口 | 1个RS-232接口和1个隔离的RS-485接口 |
| 开发I/O接口 | |
| 以太网口 | 1个千兆以太网口 |
| USB | 2个USB 2.0接口 |
| 1个micro USB (OTG) | |
| 显示接口 | 1个DisplayPort，支持3840x 2160（刷新率60Hz） |
| 直流输入 | 12V直流输入（用于独立开发，或总功耗大于66W的时候） |
| 机械规格 | |
| 尺寸 | 167.7毫米（宽） x 111毫米（高）（Ceti-NX156U3/Ceti-NX154PoE） |
| 重量 | 0.4kg |
| 尺寸 | 116毫米（宽） x 171毫米（深）x 27毫米（高）（不含壁挂架）(CBOX系列） |
| 重量 | 1.0 kg(CBOX系列） |
| 环境指标 | |
| 工作温度 | -25℃ ~ 60℃有风流（20W TDP模式）* |
| 存储温度 | -40℃ ~ 85℃ |
| 湿度 | 10% ~ 90%，无凝露 |
| EMC | CE A类，参照EN 55032/55035 |
| FCC A类，参照FCC Part 15, Subpart B | |
| Ceti-NX156-JON8 | 100 TOPS智能图像采集卡，提供6个USB 3.2接口，搭载Jetson Orin NX (8GB) |
| Ceti-NX156-JON16 | 100 TOPS智能图像采集卡，提供6个USB 3.2接口，搭载Jetson Orin NX (16GB) |
| Ceti-NX154-JON8 | 100 TOPS智能图像采集卡，提供4个PoE+接口，搭载Jetson Orin NX (8GB) |
| Ceti-NX154-JON16 | 100 TOPS智能图像采集卡，提供4个PoE+接口，搭载Jetson Orin NX (16GB) |
| CBOX-NX156-JON8 | 100 TOPS智能图像采集卡，提供6个USB 3.2接口，搭载Jetson Orin NX (8GB)128GB NVMe并预装系统镜像。钣金外壳 |
| CBOX-NX156-JON16 | 100 TOPS智能图像采集卡，提供6个USB 3.2接口，搭载Jetson Orin NX (16GB)128GB NVMe并预装系统镜像。钣金外壳 |
| CBOX-NX154-JON8 | 100 TOPS智能图像采集卡，提供4个PoE+接口，搭载Jetson Orin NX (8GB)128GB NVMe并预装系统镜像。钣金外壳 |
| CBOX-NX154-JON16 | 100 TOPS智能图像采集卡，提供4个PoE+接口，搭载Jetson Orin NX (16GB)128GB NVMe并预装系统镜像。钣金外壳 |
