VEIC-2615 凌动x6425E 4个M12口

轨道交通车载工控机4个M12 PoEEN50155和EN45545认证

VEIC-2615

  • 符合EN50155强制性测试和EN45545-2
  • 强固型，-40℃至70℃无风扇宽温运行，符合EN50155 Class OT4
  • 43V至160V隔离的宽范围直流输入
  • 英特尔® Elkhart Lake凌动® x6425E 四核2.0GHz/ 3.0GHz 12W处理器
  • 4个PoE+千兆以太网口，通过M12 X编码连接器连接
  • 内置基于超级电容的备用电源模块，在电源中断时提供>30秒的运行时间
  • 1个前面板可插拔的2.5″ 15mm HDD硬盘托架和1个M.2 2280 SATA SSD
  • 2个全长mini-PCIe插槽和1个M.2 3042/ 3052 B key插槽
Datasheet (PDF)

产品介绍
VEIC-2615RL系列是一款符合EN50155和EN45545规范的英特尔® 凌动®轨道交通车载计算平台，适用于车载视频应用，如网络视频录像（NVR）和视频分析。
VEIC-2615RL拥有专为符合EN50155 OT4等级无风扇运行的散热设计，在-40℃至70℃的环境中CPU可以满负载运行，并支持高达50W的PoE+供电。为了克服颇具挑战性的铁路环境，VEIC-2615RL配备了1个隔离的43V至160V宽范围直流输入设计和1个内置的基于超级电容的不间断备用电源模块，以便在电压波动或是电源中断的情况下，为系统提供大于30秒的运行时间。如果电源中断时间超过了备用电源模块的续航时间，其内部的单片机（MCU）就会在超级电容储能耗尽前触发软关机，从而保护硬件和数据，以减少维护的开支。
VEIC-2615RL采用了英特尔® Elkhart Lake凌动® x6425E四核处理器，与英特尔上一代Apollo Lake凌动相比，可提供1.8倍的CPU性能。VEIC-2615RL系列提供4个PoE+千兆以太网口，可为IP相机连接提供总计50W供电。VEIC-2615RL提供了1个内置的M.2 2280 SATA SSD用于安装系统，此外还提供1个前面板可插拔的2.5″ HDD硬盘托架，用于安装厚度最高15mm的SATA硬盘/固态盘，可提供最高5TB的存储能力。在内部扩展方面，VEIC-2615RL提供2个mini-PCIe插槽用于安装WiFi，GNSS和CAN模块。另外还提供了1个M.2 3042/ 3052 B key插槽用于安装4G/ 5G移动宽带模块。
VEIC-2615RL搭载了英特尔®凌动® 四核x6425E处理器，可在-40℃至70℃无风扇宽温运行，并配备M12 PoE+连接，高达5TB的数据存储能力，2500瓦-秒基于超级电容的不间断备用电源模块，43V至160V宽范围直流输入，符合EN50155和EN45545规范，是车载视频应用中理想的强固型移动车载计算平台。

车载工控机
车载工控机
车载工控机
车载工控机
车载工控机
车载工控机
系统内核
控制器英特尔® Elkhart Lake凌动® x6425E 四核2.0GHz/ 3.0GHz 12W处理器
图像集成英特尔® UHD图形控制器
内存1个SODIMM插槽，最高可支持32GB DDR4-3200 SDRAM

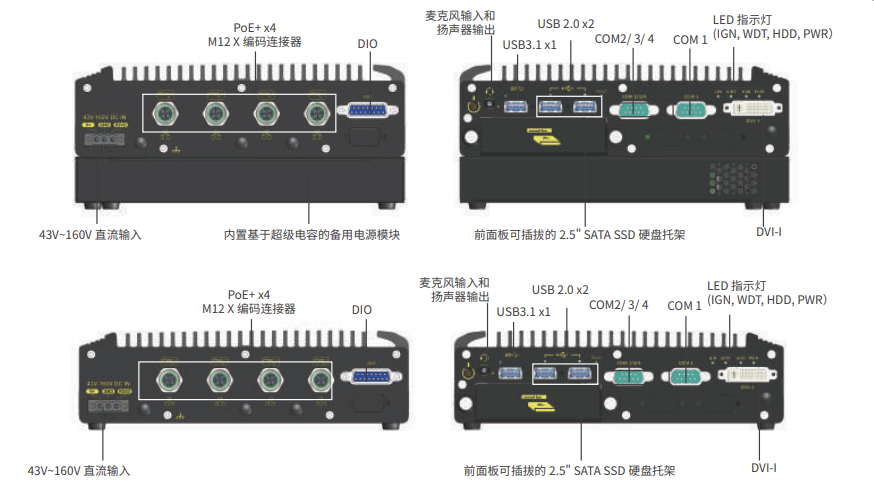

面板接口
PoE4个IEEE 802.3at千兆以太网PoE+接口，采用英特尔® I210，通过M12 X编码连接器连接.总功率最高可支持50W（VEIC-2615RL-H）
显示接口通过DVI-I连接器提供VGA和DVI双显示输出
USB 3.11个USB 3.1 Gen1接口，带锁紧螺丝
USB 2.02个USB 2.0接口，带锁紧螺丝
串口1个隔离的RS-485接口，提供15 千伏静电释放（ESD）保护 (COM 1)
3个3线RS-232接口（COM2/3/4）或1个RS-422/ 485接口（COM2）
隔离的DIO4通道隔离的DI和4通道隔离的DO
音频接口1路麦克风输入和扬声器输出（3.5mm插孔）
扩展总线
Mini-PCIe1个全长mini PCI Express插槽，提供PCIe和USB 2.0信号
1个全长mini PCI Express插槽，提供USB 2.0信号
M.2 B key1个M.2 3042/ 3052 B key（USB 3.1 + USB 2.0）用于安装4G/ 5G模块，提供2个内部micro SIM卡槽
存储接口
M.2 SATA1个M.2 2280 M key插槽（仅SATA接口），用于安装SATA SSD
SATA硬盘1个前面板可插拔的硬盘托架，用于安装2.5″ HDD/ SSD（厚度可达15毫米）
电源
直流输入1个3芯插拔式端子模块，提供隔离的43V~160V直流输入
备用电源2500瓦-秒
机械规格

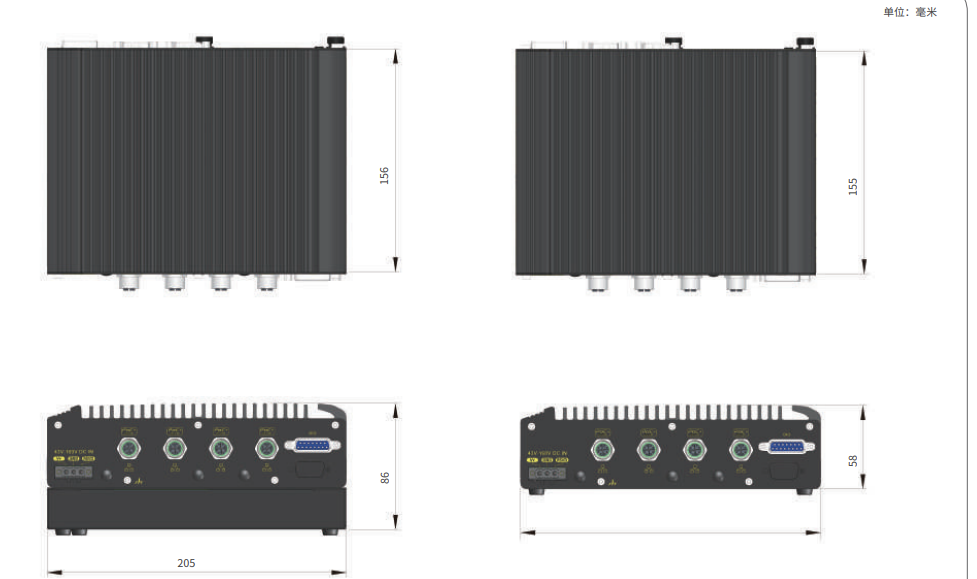

尺寸205 毫米（宽） x 156毫米（深） x 86 毫米（高）
重量2.7 kg
安装方式减震架安装（标配）或壁挂安装（选配）
环境指标
工作温度-40℃ ~ 70℃ *，符合EN 50155 Class OT4
存储温度-40℃ ~ 85℃
湿度10%~90%，无凝露
振动IEC61373:2010, Category 1, Class B Body Mounted (part of EN50155)
冲击IEC61373:2010, Category 1, Class B Body Mounted (part of EN50155)
EMCEN 50155:2017, Clause 13.4.8
CE/FCC A类，参照EN 55032 & EN 55035
EN50155EN 50155:2017的所有强制性章节
VEIC-2610RL: EN50155 Class S1, EN50155 C1
VEIC-2615RL: EN50155 Class S3, EN50155 C2
EN45545EN 45545-2 (轨道交通防火标准)
VEIC-2610RL-H通过EN50155和EN45545认证的英特尔® Elkhart Lake凌动® x6425E轨道交通无风扇车载计算平台，支持4个M12 PoE+和43V～160V宽范围直流输入
VEIC-2615RL-H通过EN50155和EN45545认证的英特尔® Elkhart Lake凌动® x6425E轨道交通无风扇车载计算平台，支持4个M12 PoE+和43V～160V宽范围直流输入，内置点火信号电源控制
