VEIC-9100
VEIC-9100
VEIC-9100
- 支持英特尔®第12/ 13代酷睿™ 24核/ 32线程 35W/ 65W LGA1700 CPU
- 4个或8个802.3at PoE+网口，通过M12或RJ45接插件
- 1个USB 3.2 Gen2 x2 type-C接口和8个USB 3.2/ 2.0 type-A接口
- 板载隔离CAN 总线，用于车载通信
- 4通道隔离DI及4通道隔离DO
- M.2 Gen4 x4 NVMe SSD插槽
- 8V～48V宽范围直流输入，内置点火信号电源控制
- 2个SATA口，其中1个提供热插拔硬盘托架，支持RAID 0/1
- 通过E-Mark认证且符合EN 50155 EMC
产品介绍
VEIC-9100全新强固型车载工控机，搭载了英特尔®第12/ 13代酷睿™处理器。结合DDR5内存带宽的增加和PCIe Gen4 NVMe高速磁盘读写，与第10代或第11代平台相比，整个系统能够为用户带来1.8倍的性能提升。
VEIC-9100支持2.5G和千兆以太网口，提供4个或8个802.3at PoE+接口，可为连接的设备（如IP相机）提供25W电能。VEIC-9100拥有M12 x编码连接器和I/O接口锁紧机制，为千兆以太网口、USB 3.2 Gen1、USB 3.2 Gen2提供保护，以确保在振动/ 冲击环境下接口连接稳定性。在现代的车载应用中无线互连尤为重要，Nuvo-9100VTC可同时提供2个M.2插槽及3个mini-PCIe插槽，以便用户进行4G/ 5G，WiFi, GPS 及CAN模块的车载无线通信。
VEIC-9100还提供了1个隔离CAN总线用于车载通信，隔离DIO用于传感器/执行器控制，8V~48V宽范围直流输入并提供点火信号电源控制，并通过E-Mark认证，是一款拥有出色稳定性、适用于各种车载应用的理想解决方案。
| 系统内核 | |
| 控制器 | 支持英特尔®第13代Alder Lake酷睿™处理器（LGA1700插槽，35W/ 65W TDP） |
| – 英特尔®酷睿™ i9-13900E/ i9-13900TE | |
| – 英特尔®酷睿™ i7-13700E/ i7-13700TE | |
| – 英特尔®酷睿™ i5-13500E/ i5-13400E/ i5-13500TE | |
| – 英特尔®酷睿™ i3-13100E/ i3-13100TE | |
| 支持英特尔®第12代Alder Lake酷睿™处理器（LGA1700插槽，35W/ 65W TDP） | |
| – 英特尔®酷睿™ i9-12900E/ i9-12900TE | |
| – 英特尔®酷睿™ i7-12700E/ i7-12700TE | |
| – 英特尔®酷睿™ i5-12500E/ i5-12500TE | |
| – 英特尔®酷睿™ i3-12100E/ i3-12100TE | |
| – 英特尔®奔腾® G7400E/ G7400TE | |
| – 英特尔®赛扬® G6900E/ G6900TE | |
| 芯片组 | 英特尔® Q670E平台控制器hub |
| 图像 | 集成英特尔® UHD Graphics 770 (32EU) |
| 内存 | 2个SODIMM内存插槽，最高可支持64GB DDR5 4800 SDRAM |
| AMT | 支持Intel vPro/ AMT 16.0 |
| TPM | 支持dTPM 2.0 |
| 面板接口 | |
| 以太网 | 自带1个2.5G以太网口采用I225-IT芯片，1个千兆以太网口采用I219-LM芯片，带锁紧螺丝 |
| PoE+ | 配置1（VEIC-9100)：4个M12 X编码连接器 IEEE 802.3at PoE+ 千兆以太网口（采用英特尔® I210） |
| 配置2（VEIC-9104)：4个RJ45连接器 IEEE 802.3at PoE+ 千兆以太网口（采用英特尔® I210） | |
| 配置3（VEIC-9108)：4个RJ45口IEEE 802.3at PoE+ 千兆以太网口（采用英特尔® I210）和4个RJ45口PoE+ 2.5G以太网口（采用英特尔® I225-IT），共8个POE以太网口 | |
| USB 3.2 | 1个USB 3.2 Gen2 x2 (20 Gbps)接口，通过type-C连接器连接，带锁紧螺丝 |
| 4个USB 3.2 Gen2 x1 (10 Gbps)接口，通过type-A连接器连接 | |
| 2个USB 3.2 Gen1 x1 (5 Gbps)接口，通过type-A连接器连接 | |
| USB 2.0 | 2个USB 2.0接口 |
| CAN | 1个隔离的CAN 2.0接口 |
| 显示接口 | 1个VGA 接口，最高可支持1920 x 1200分辨率 |
| 1个DVI-D 接口，最高可支持1920 x 1200分辨率 | |
| 1个DisplayPort 接口，最高可支持4096 x 2304分辨率 | |
| 显示接口 | 1个VGA接口，支持分辨率1920×1200 |
| 1个DVI-D接口，支持分辨率1920×1200 | |
| 1个DisplayPort接口，支持分辨率4096×2304 | |
| 串口 | 2个软件可编程的RS-232/ 422/ 485 串口（COM1/ COM2） |
| 2个RS-232 串口（COM3/ COM4） | |
| 隔离的DIO | 4通道隔离的DI和4通道隔离的DO |
| 音频接口 | 1路3.5 mm接口的麦克风输入和扬声器输出 |
| 存储接口 | |
| SATA硬盘 | 1个可热插拔的2.5”硬盘托架（7mm 硬盘/ 固态盘）和1个内置的2.5” SATA接口 |
| M.2 | 1个M.2 2280 M key 插槽 (PCIe Gen4 x4)，用于安装NVMe SSD |
| 扩展总线 | |
| Mini PCIe | 1个全长mini PCIe插槽 |
| 2个全长mini PCIe插槽（仅USB信号），提供内置的SIM卡槽 | |
| M.2 | 1个M.2 2242/ 3052 B key插槽，提供SIM卡槽，用于M.2 5G/ 4G模块 |
| 1个M.2 2242/ 3052 B key插槽，提供SIM卡槽，用于M.2 4G模块 | |
| 电源 | |
| 直流输入 | 1个3芯插拔式端子排，提供8~48V直流输入（IGN/ GND/ V+） |
| 点火信号电源控制 | 内置点火信号电源控制 |
| 远程控制和LED输出 | 1个3芯插拔式端子排，提供远程控制和PWR LED输出 |
| 械规格 | |

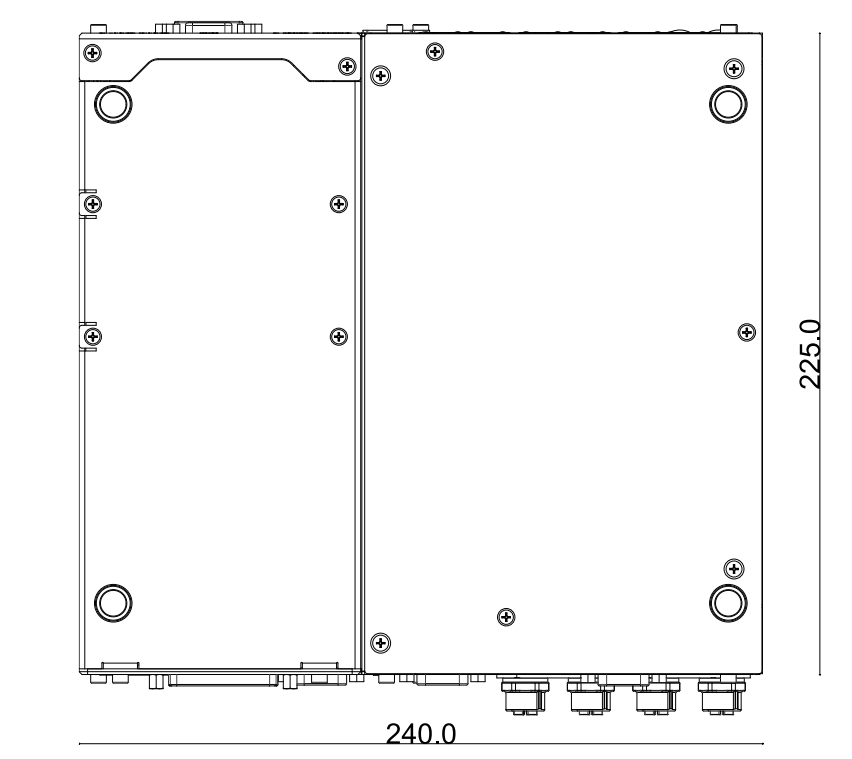

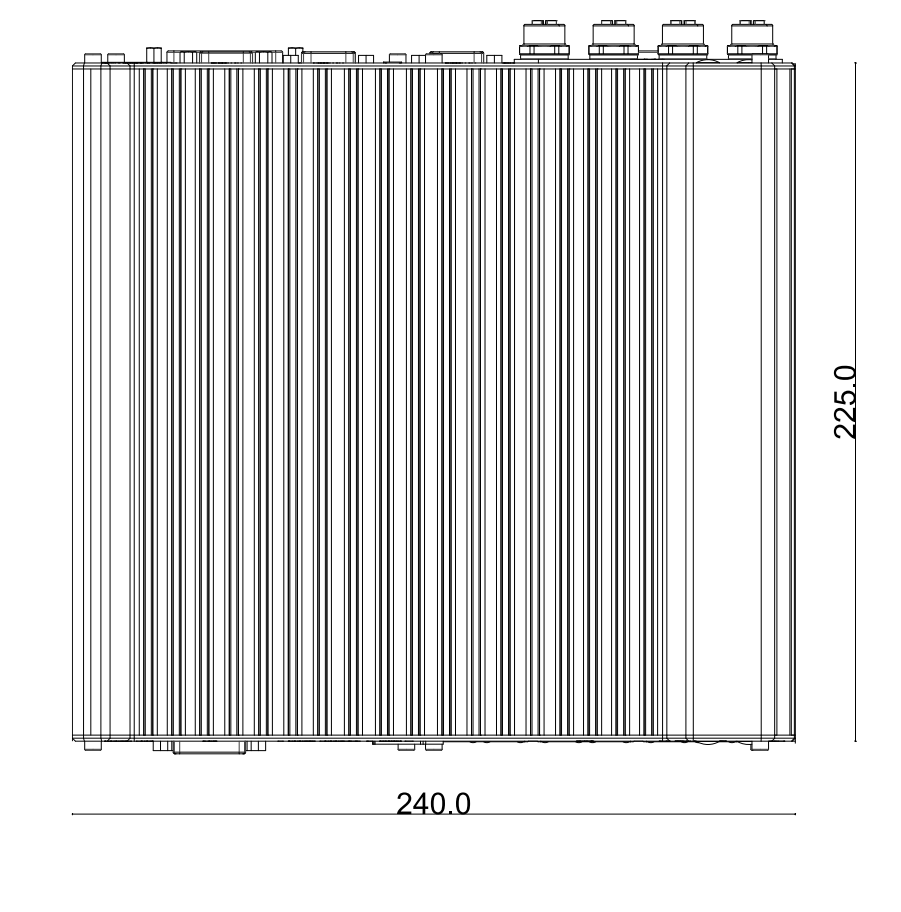

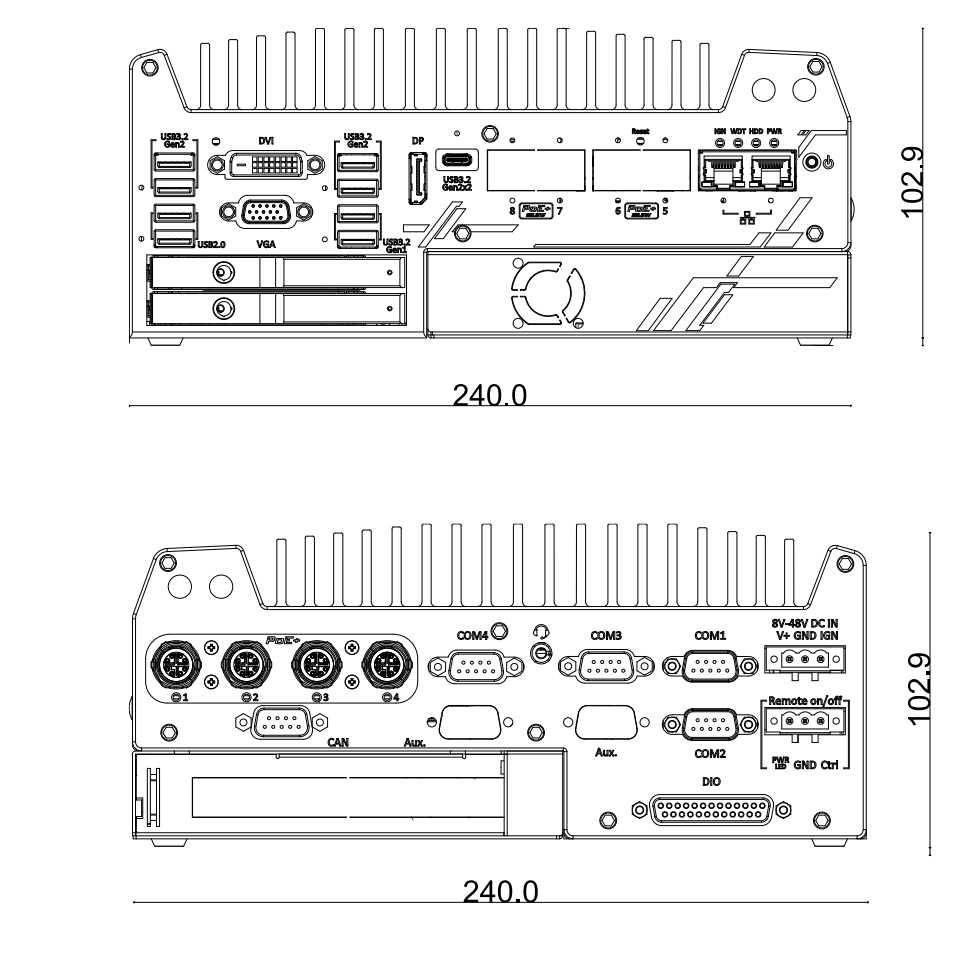

| 尺寸 | 240毫米 (宽) x 225毫米 (深) x 84毫米 (高) |
| 重量 | 3.7 Kg |

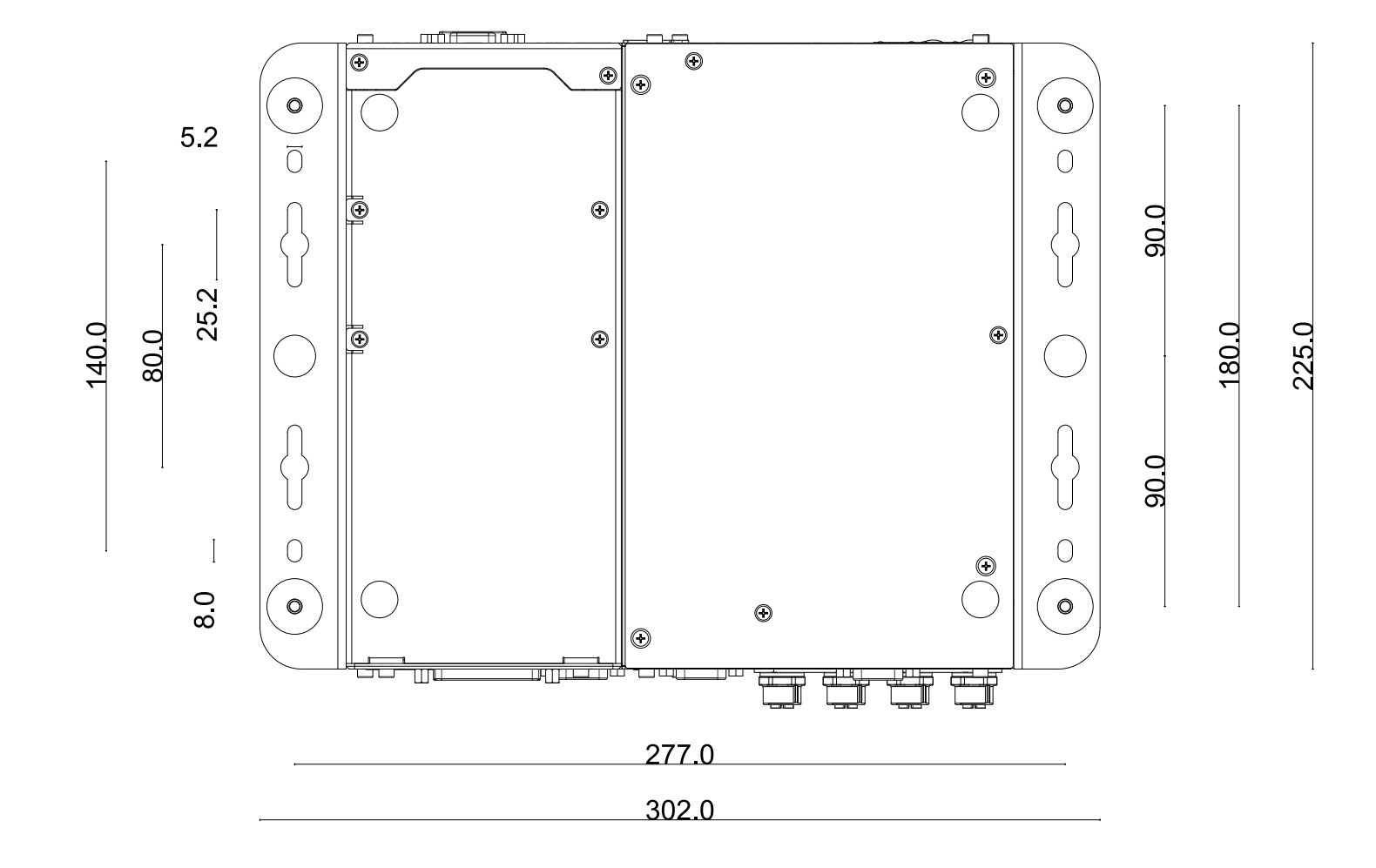

| 安装方式 | 带减震架的壁挂架安装 |
| 环境指标 | |
| 工作温度 | 采用35W CPU |
| -40℃ ~ 70℃ [1]（安装1个内存模块） | |
| -40℃ ~ 60℃ [2] [3] ( 安装2个内存模块) | |
| 采用65W CPU | |
| -40℃ ~ 50℃ [2] [3] ( 配置为65W TDP，带2个存储插槽) | |
| 存储温度 | -40°C ~ 85°C |
| 湿度 | 10%~90% , 无凝露 |
| 振动 | EN 50155:2017/ IEC 61373, Category I, Class B – Body mounted |
| 冲击 | EN 50155:2017/ IEC 61373, Category I, Class B – Body mounted |
| EMC | E-Mark, EN 50121 (EN 50155 EMC) |
| CE/FCC A类，参照EN 55032 & EN 55035 | |
| VEIC-9100 | 英特尔®第12/ 13代酷睿™车载计算平台，支持4个M12 PoE+接口，DIO，CAN总线和RAID |
| VEIC-9104 | 英特尔®第12/ 13代酷睿™车载计算平台，支持4个RJ45 PoE+接口，DIO，CAN总线和RAID |
| VEIC-9108 | 英特尔®第12/ 13代酷睿™车载计算平台，支持8个RJ45 PoE+接口，DIO，CAN总线和RAID |
